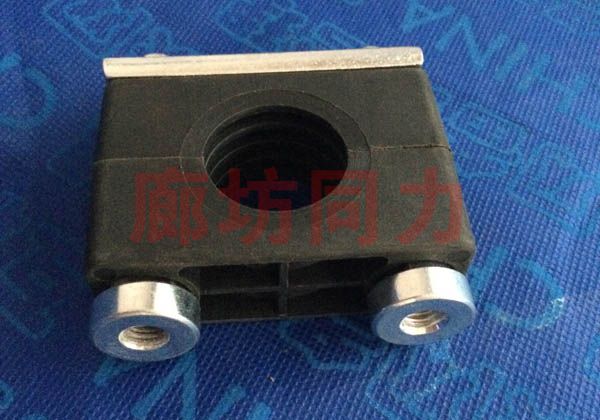

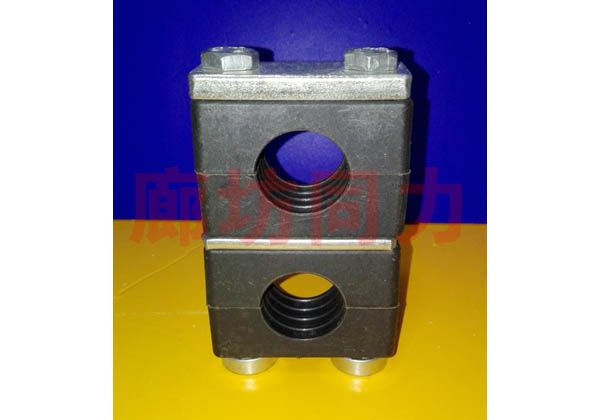

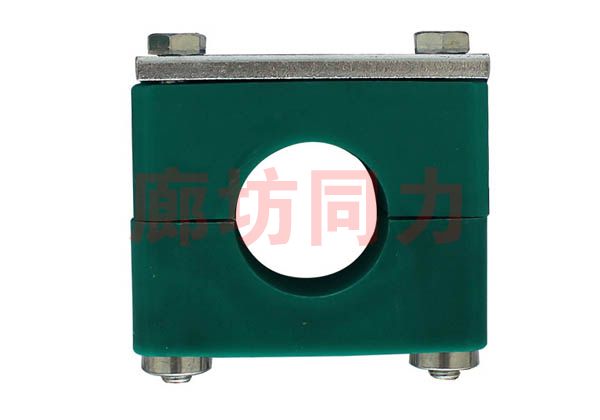

重型导轨管夹
品牌：同力
产地：河北廊坊
发货包装方式：纸箱包装外套编织袋、塑料袋、免熏蒸欧式托盘，也可按要求定制。
类别：重型管夹类
材质材料：碳钢/不锈钢/聚丙烯/尼龙/铝合金
螺栓性能等级：4.8级 5.8级 8.8级 10.8级 12.8级
加工定制：是（来图加工、来样加工、来料加工）
规格型号：根据客户需求
颜色：尼龙黑色/铝合金本色/聚丙烯绿色（可根据客户要求定制）
防腐处理/表面处理：镀白锌、镀彩锌、热镀锌、热浸锌、镀镍、镀铬、克罗米、发黑、达克罗、特氟龙、喷漆、喷涂、抛光。
涂层厚度：50-80UM
使用年限：3-5年，根据使用环境。
产品形状：方形
存储方法：存放于干燥的地方，不要堆放在阴冷潮湿的地方，避免产品生锈或者氧化。
执行标准：DIN3015西德福标准
产品描述

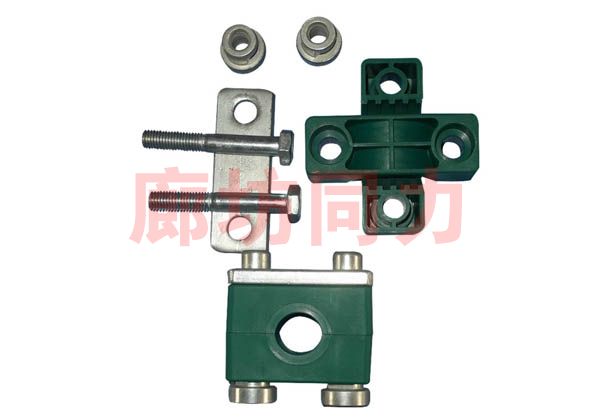

重型系列管夹适用于11种尺寸的高机械压力管道，管道外径6-508mm。重型导轨管夹配件包括导轨螺母、盖板、管夹体和螺栓，通常和管夹导轨配套使用。
详细介绍
产品特点：
| 特性 | 聚丙烯 | 尼龙 |
| 密度 弯曲强度 冲击韧性 压缩强度 弹性模量 拉伸强度 耐温 颜色 |
0.906g/cm2 36N/mm2 不断 no bteak 90N/mm2 1500N/mm2 25-35N/mm2 -30… 90 ℃ 绿，蓝 |
1.12-1.15g/cm3 130…200N/mm2 不断 no bteak 120N/mm2 3000N/mm2 80-90N/mm2 -40… 120 ℃ 黑 |
产品及材质组成：
螺栓：碳钢（4.8级或8.8级）/不锈钢（XUS304或XUS316）
盖板：碳钢（镀锌或磷化）/不锈钢（XUS304或XUS316）
管夹体：PP/PA/AL/Q235/SS304/XS316
焊接底板：碳钢（镀锌或磷化）/不锈钢（XUS304或XUS316）
导轨螺母：碳钢（镀锌或磷化）/不锈钢（XUS304或XUS316）
安装导轨：碳钢（镀锌或磷化）/不锈钢（XUS304或XUS316）
工作温度：塑料PP -30℃to+90℃；尼龙PA -40℃to+120℃；铝合金AL -80℃to+300℃；钢制Q235A -80℃to+500℃；不锈钢SS304/SS316 -80℃to+500℃。
应用领域：本产品适用于冶金，石油，化工，车辆，船舶，电力等机械液压系统中的油、水、气为介质的固定管道。重型系列管夹适用于中高压（PN≤31.5Mpa）管道固定。

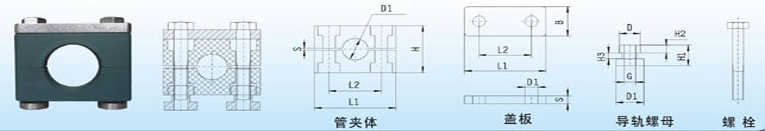

图纸尺寸：| 系 列 |
订货号 | 管外径 D1 |
内径 英寸 |
外径 英寸 |
管夹体 | 盖板 | 导轨螺母 | 螺栓 | |||||||||||||
| L1 | L2 | H | S | 宽 | L1 | L2 | S | B | D1 | H1 | H2 | H3 | D | D1 | G | ||||||
| H1 | *G4-106 | 6 | 55 | 33 | 32 | 2 | 30 | 55 | 33 | 8 | 30 | 11 | 19 | 6 | 7 | 18 | 25 | M10 | M10X45 | ||
| *G4-108 | 8 | ||||||||||||||||||||
| *G4-109.5 | 9.5 | 3/8 | |||||||||||||||||||
| *G4-110 | 10 | 1/8 | |||||||||||||||||||
| *G4-112.7 | 12.7 | 1/2 | |||||||||||||||||||
| *G4-113.5 | 13.5 | 1/4 | |||||||||||||||||||
| *G4-114 | 14 | ||||||||||||||||||||
| *G4-115 | 15 | ||||||||||||||||||||
| *G4-116 | 16 | 5/8 | |||||||||||||||||||
| *G4-117.2 | 17.2 | 3/8 | |||||||||||||||||||
| *G4-118 | 18 | ||||||||||||||||||||
| H2 | *G4-218 | 18 | 70 | 45 | 48 | 2 | 30 | 70 | 45 | 8 | 30 | 11 | 19 | 6 | 7 | 18 | 25 | M10 | M10X60 | ||
| *G4-219 | 19 | 3/4 | |||||||||||||||||||
| *G4-220 | 20 | ||||||||||||||||||||
| *G4-221.3 | 21.3 | 1/2 | |||||||||||||||||||
| *G4-222 | 22 | 7/8 | |||||||||||||||||||
| *G4-225 | 25 | 1 | |||||||||||||||||||
| *G4-226.9 | 26.9 | 3/4 | |||||||||||||||||||
| *G4-228 | 28 | ||||||||||||||||||||
| *G4-230 | 30 | ||||||||||||||||||||
| H3 | *G4-330 | 30 | 85 | 60 | 60 | 2 | 30 | 85 | 60 | 8 | 30 | 11 | 19 | 6 | 7 | 18 | 25 | M10 | M10X70 | ||
| *G4-332 | 32 | 11/4 | |||||||||||||||||||
| *G4-333.7 | 33.7 | 1 | |||||||||||||||||||
| *G4-335 | 35 | ||||||||||||||||||||
| *G4-338 | 38 | 11/2 | |||||||||||||||||||
| *G4-340 | 40 | ||||||||||||||||||||
| *G4-342 | 42 | 11/4 | |||||||||||||||||||
| H4 | *G4-442 | 42 | 11/4 | 115 | 90 | 89 | 3 | 45 | 115 | 90 | 8 | 45 | 14 | 22 | 7 | 7 | 20 | 25 | M12 | M12X100 | |
| *G4-444.5 | 44.5 | 13/4 | |||||||||||||||||||
| *G4-448.3 | 48.3 | 11/2 | |||||||||||||||||||
| *G4-450.8 | 50.8 | 2 | |||||||||||||||||||
| *G4-455 | 55 | ||||||||||||||||||||
| *G4-457 | 57 | 21/4 | |||||||||||||||||||
| *G4-460.3 | 60.3 | 2 | |||||||||||||||||||
| *G4-463.5 | 63.5 | 21/2 | |||||||||||||||||||
| *G4-465 | |||||||||||||||||||||
| *G4-470 | |||||||||||||||||||||
